高端东风天锦14方清洗吸污车详细配置参数
高端东风天锦14方清洗吸污车配置
底盘配置:选用东风天锦国六底盘,配置东风康明斯发动机210马力,集环保、节能、高效于一身;整车结构紧凑、转弯半径小,通过性能好,在城市道路上作业更方便、更快捷、更安全。
上装配置:总容积13m³左右,污水和清水容积可自由分配。建议清水罐不小于4个方。采用专用分动箱取力,两个输出口都可做到全功率取力,动力充足,完美匹配大功率专用设备,疏通和吸污功能可同时使用。 采用欧洲最先进的真空泵系统-风冷罗茨泵,体积小重量轻抽力大,最大可达18米以上垂直吸程,全天候全地域工况工作,无惧严寒。旋风式二级截止阀保证了真空泵的安全。 采用欧洲原装进口高压水泵,流量压力稳定,质量可靠,不易损坏。230L/min,200bar。采用前置顶油缸设计,整体重心更均衡,结构更合理。 罐体举升、罐门开启;罐体倾倒举升、罐体后盖的开启均采用电动液压控制,自动化程度高,有效减小操作人员的劳动强度,安全可靠。智能化保护系统,确保核心部件正常运转。低水位保护系统;低水位时自动报警,防止高压水泵缺水工作 ,保护高压水泵;配置三重保护装置;三重保护系统可有效防止漫灌,罐体顶部装有止回阀,可有效保护真空泵安全。关键附件均采用进口品牌。标配国产陶瓷喷嘴喷头套装,可选意大利或瑞士进口特种喷头、进口高压胶管.
● 更专业的咨询建议 我们有非常丰富的行业经验,可以根据用户实际工作情况、物料特性、地域范围,有针对性的提供专业的解决方案。抽吸深度可达8-16米,水平距离超过100米。
上装配置:总容积13m³左右,污水和清水容积可自由分配。建议清水罐不小于4个方。采用专用分动箱取力,两个输出口都可做到全功率取力,动力充足,完美匹配大功率专用设备,疏通和吸污功能可同时使用。 采用欧洲最先进的真空泵系统-风冷罗茨泵,体积小重量轻抽力大,最大可达18米以上垂直吸程,全天候全地域工况工作,无惧严寒。旋风式二级截止阀保证了真空泵的安全。 采用欧洲原装进口高压水泵,流量压力稳定,质量可靠,不易损坏。230L/min,200bar。采用前置顶油缸设计,整体重心更均衡,结构更合理。 罐体举升、罐门开启;罐体倾倒举升、罐体后盖的开启均采用电动液压控制,自动化程度高,有效减小操作人员的劳动强度,安全可靠。智能化保护系统,确保核心部件正常运转。低水位保护系统;低水位时自动报警,防止高压水泵缺水工作 ,保护高压水泵;配置三重保护装置;三重保护系统可有效防止漫灌,罐体顶部装有止回阀,可有效保护真空泵安全。关键附件均采用进口品牌。标配国产陶瓷喷嘴喷头套装,可选意大利或瑞士进口特种喷头、进口高压胶管.
● 更专业的咨询建议 我们有非常丰富的行业经验,可以根据用户实际工作情况、物料特性、地域范围,有针对性的提供专业的解决方案。抽吸深度可达8-16米,水平距离超过100米。

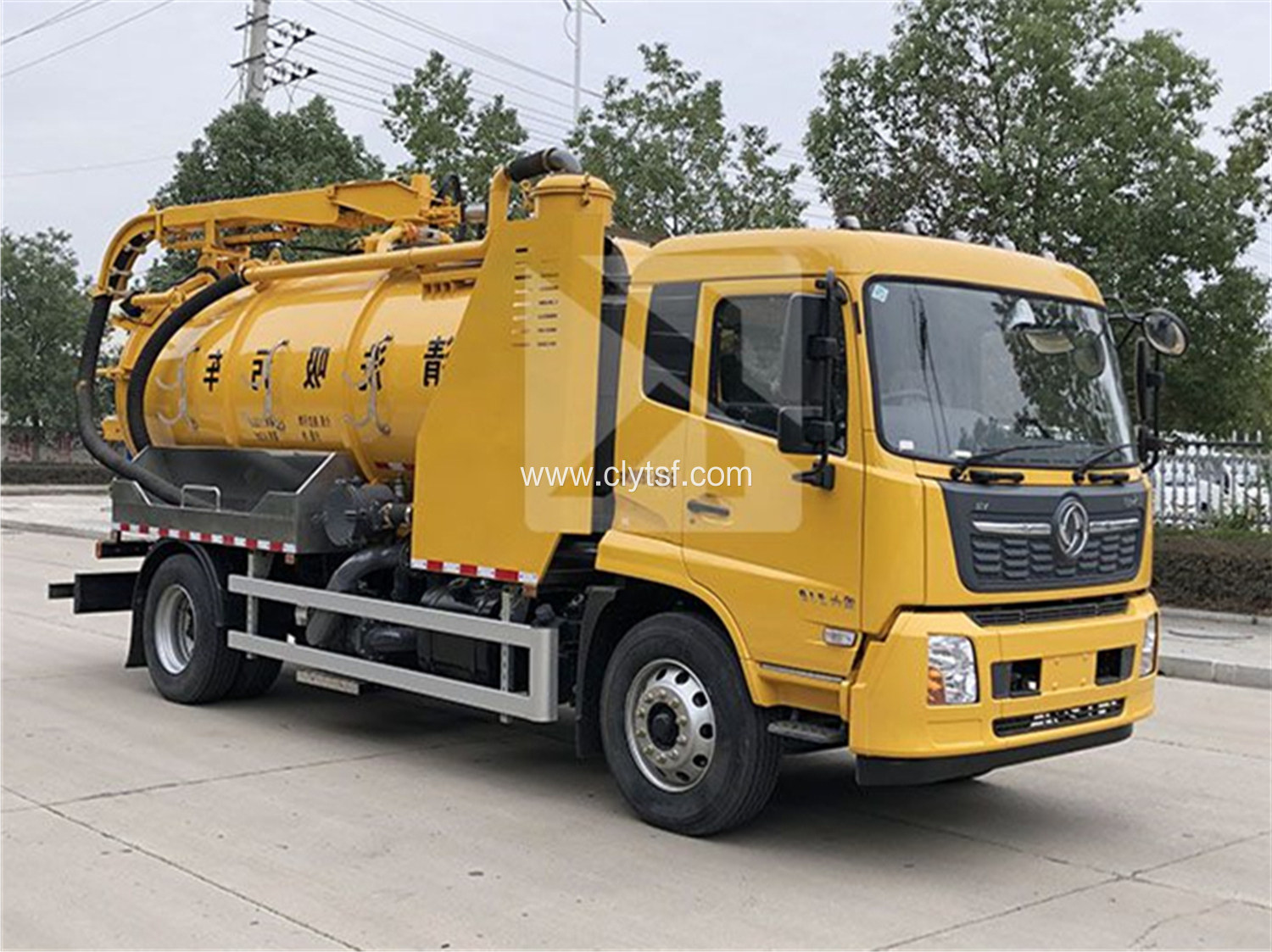

高端东风天锦14方清洗吸污车图片点击查看大图
清洗吸污车专用功能视频
工作参数
疏通功能 | 吸污功能 | ||
高压泵品牌 | 标配天津通洁、选装德国品孚 | 真空泵品牌 | 标配威龙、选装山东水环泵 |
驱动方式 | 底盘发动机+夹心取力器 | 驱动方式 | 取力器、潍柴340-420副机 |
疏通压力 | 16-24 Mpa | 抽吸压力 | -0.3Mpa |
疏通流量 | 每分钟75-275升 | 排气流量 | 每6-35立方 |
高压管长度 | 标配80米,可加40米 | 排污管长度 | 标配1根8米,可加4根 |
高压喷头 | 标配10个不同功能喷头 | 排污方式 | 打气排污+罐尾自流+举升倾倒 |
盘管卷盘 | 液压旋转+收放省力+管自清洗 | 罐体材质 | 碳钢Q345、不锈钢304 |
防冻措施 | 气动吹排或真空吸排 | 中小型罐体厚度 | 罐体5毫米 、封头6毫米、隔板4毫米 |
水罐位置 | 两边挂水箱、分仓前置水箱 | 大型罐体厚度 | 罐体6-8毫米、封头8毫米、隔板5毫米 |
选装配置 | 液满报警、液满自停、罐内防腐处理、固液分离过滤筒+液压绞龙 |
![](http://img.clytsf.com/uploadfile/2018/0710/20180710100236967.jpg)
新款工艺
-
标配天津通洁,选装德国进口
-
标配液压卷盘,配80米高压管
-
标配高压泵维修包+密封圈
-
标配-10个不同功能喷头
-
标配-水环真空泵,选装副机
-
标配-罐体举升,尾门打开
-
标配-罐尾2-3个自流阀口
-
标配-吸污管放管平台
选装配置
-
选装一体圆罐
-
选装一体方罐
-
选装水箱边挂
-
选装分体圆罐
公告参数
【整车技术参数】 | |||||
产品名称 | 清洗吸污车 | 批次 | 329 | ||
总质量(Kg) | 18000 | 额定载质量(Kg) | 6070,6005 | ||
整备质量(Kg) | 11800 | 准拖挂车总质量(Kg) | |||
前排乘客(人) | 2,3 | 额定载客(人) | |||
外形尺寸(mm) | 8800 x 2500 x 3450,3750 | ||||
货厢尺寸(mm) | x x | ||||
接近角/离去角(°) | 17/16 | 前悬/后悬(mm) | 1400/2900,1430/2870,1400/2700,1430/2670 | ||
轴荷(Kg) | 6500/11500 | 最高车速(Km/h) | 88 | ||
备注 | 该车主要用于城乡下水道的排污及疏通作业;主要装置为污水罐和清水罐;污水罐有效容积7.87立方米,介质:液态污物,密度:800千克/立方米;清水罐有效容积4.0立方米,介质:水,密度:1000千克/立方米.水罐和吸污罐为两个独立罐体,清洗功能时用清水罐,吸污功能时用污水罐.清洗吸污两种功能不同时使用,两罐不能同时满载.罐体尺寸为(直段长×直径)(mm):4500×1800,其中罐体前段为清水罐(直段长1300mm);后段为污水罐(直段长2920mm).整车长度/轴距/前悬/后悬(mm)对应关系:8800/4500/1400(1430)/2900(2870),8800/4700/1400(1430)/2700(2670);随底盘选装高度不同的驾驶室;选装前雾灯;选装驾驶室顶部装饰灯;选装驾驶室前面罩;选装前保险杠及前部灯具,选装后视镜;驾驶室前脸扰流罩为选装件;驾驶室卧铺侧窗选装装饰板;选装不带吊臂.侧防护装置采用铝合金材质,连接方式为螺栓连接;后防护装置采用材料Q235,连接方式为焊接连接,后部防护断面尺寸(mm):120×60,后部防护离地高度(mm):460;选装后防护样式时,后防护装置采用材料Q235,连接方式为螺栓连接,后部防护断面尺寸(mm):140×80,后部防护离地高度(mm):450;ABS型号/生产厂家:3631010-C2000/东科克诺尔商用车制动系统(十堰)有限公司,ABS 8/东科克诺尔商用车制动系统(十堰)有限公司,4460046450/威伯科汽车控制系统(中国)有限公司. | ||||
【整车其他参数】 | |||||
底盘型号 | DFH1180EX8 | 商标名称 | |||
轴数 | 2 | 轮胎数 | 6 | ||
轴距 (mm) | 3800,3950,4200,4500,4700,5000,5300,5800 | ||||
轮胎规格 | 10.00R20 18PR,275/80R22.5 18PR | ||||
前轮距(mm) | 1876,1896,1920,1950,1914,1934,1980,2000 | 后轮距(mm) | 1820,1860 | ||
燃料种类 | 柴油 | 排放依据标准 | GB3847-2005,GB17691-2018国Ⅵ | ||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) | ||
DDi50E190-60 D4.5NS6B190 D6.7NS6B230 B6.2NS6B210 B6.2NS6B230 DDi50E220-60 |
东风商用车有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风商用车有限公司 |
5000 4500 6700 6200 6200 5000 |
147 140 169 154 169 162 |
