东风天锦带副机清洗吸污车详细配置参数
东风天锦带副机清洗吸污车配置
底盘配置:采用东风天锦驾驶室,康明斯210马力国六发动机,颜色工程黄,东风6挡变速箱,275真空胎,轴距:4700,带电动玻璃,方向助力,原厂空调,断气刹,ABS,其余原厂标配。
上装配置:罐体容积约15立方,罐体采用8mm厚碳钢板制作,清水罐5立方,其余做污水罐,两仓带互通。高压清洗部分:品孚215L高压泵,22#高压管100米,带液压自动回位卷盘,消防栓接口,真空吸污部分:潍柴380马力翻新副发动机带SK-30水循环泵,水循环泵水箱用不锈钢材质(尽量做大),10米吸污管2根,带压力表,防溢阀,视粪窗,10个组合喷头。后盖拉伸可以打开,罐体带举升,罐体尾部装2个排污阀(1个DN150,一个DN100),一个DN100吸污口,尾门带快速排污口,车尾部装LED箭头灯,整车油漆:公告颜色工程黄,喷“清洗吸污车”或“市政环卫”。其余按厂家标配生产。
上装配置:罐体容积约15立方,罐体采用8mm厚碳钢板制作,清水罐5立方,其余做污水罐,两仓带互通。高压清洗部分:品孚215L高压泵,22#高压管100米,带液压自动回位卷盘,消防栓接口,真空吸污部分:潍柴380马力翻新副发动机带SK-30水循环泵,水循环泵水箱用不锈钢材质(尽量做大),10米吸污管2根,带压力表,防溢阀,视粪窗,10个组合喷头。后盖拉伸可以打开,罐体带举升,罐体尾部装2个排污阀(1个DN150,一个DN100),一个DN100吸污口,尾门带快速排污口,车尾部装LED箭头灯,整车油漆:公告颜色工程黄,喷“清洗吸污车”或“市政环卫”。其余按厂家标配生产。

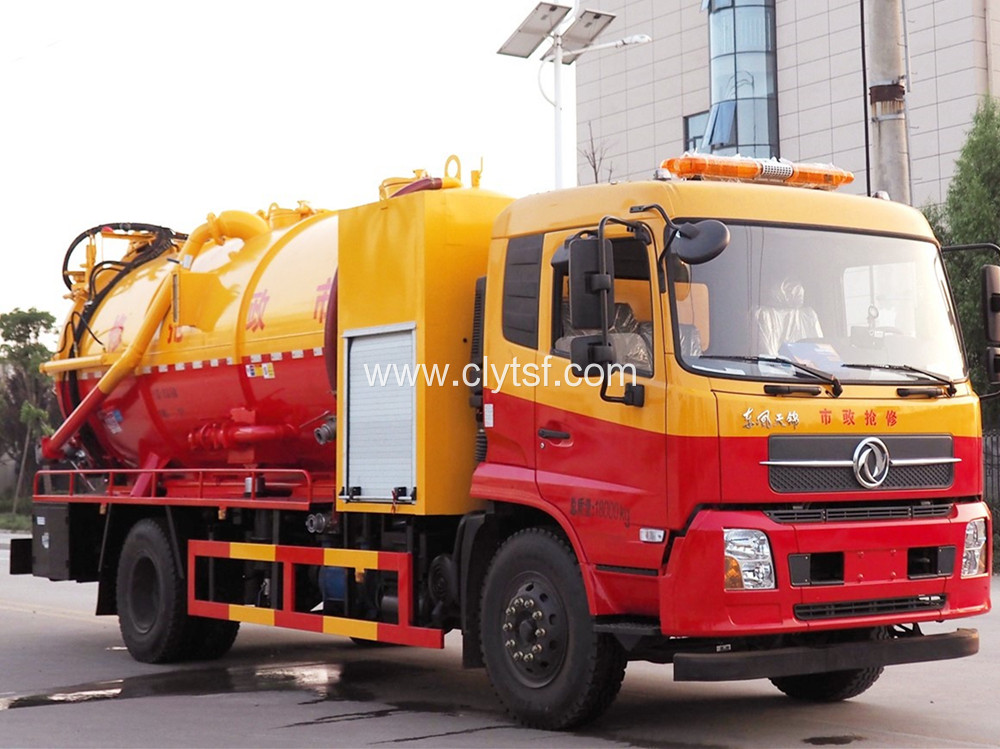

东风天锦带副机清洗吸污车图片点击查看大图
清洗吸污车专用功能视频
工作参数
疏通功能 | 吸污功能 | ||
高压泵品牌 | 标配天津通洁、选装德国品孚 | 真空泵品牌 | 标配威龙、选装山东水环泵 |
驱动方式 | 底盘发动机+夹心取力器 | 驱动方式 | 取力器、潍柴340-420副机 |
疏通压力 | 16-24 Mpa | 抽吸压力 | -0.3Mpa |
疏通流量 | 每分钟75-275升 | 排气流量 | 每6-35立方 |
高压管长度 | 标配80米,可加40米 | 排污管长度 | 标配1根8米,可加4根 |
高压喷头 | 标配10个不同功能喷头 | 排污方式 | 打气排污+罐尾自流+举升倾倒 |
盘管卷盘 | 液压旋转+收放省力+管自清洗 | 罐体材质 | 碳钢Q345、不锈钢304 |
防冻措施 | 气动吹排或真空吸排 | 中小型罐体厚度 | 罐体5毫米 、封头6毫米、隔板4毫米 |
水罐位置 | 两边挂水箱、分仓前置水箱 | 大型罐体厚度 | 罐体6-8毫米、封头8毫米、隔板5毫米 |
选装配置 | 液满报警、液满自停、罐内防腐处理、固液分离过滤筒+液压绞龙 |
![](http://img.clytsf.com/uploadfile/2018/0710/20180710100236967.jpg)
新款工艺
-
标配天津通洁,选装德国进口
-
标配液压卷盘,配80米高压管
-
标配高压泵维修包+密封圈
-
标配-10个不同功能喷头
-
标配-水环真空泵,选装副机
-
标配-罐体举升,尾门打开
-
标配-罐尾2-3个自流阀口
-
标配-吸污管放管平台
选装配置
-
选装一体圆罐
-
选装一体方罐
-
选装水箱边挂
-
选装分体圆罐
公告参数
【整车技术参数】 | |||||
产品名称 | 清洗吸污车 | 批次 | 325 | ||
总质量(Kg) | 18000 | 额定载质量(Kg) | 5860,5795 | ||
整备质量(Kg) | 12010 | 准拖挂车总质量(Kg) | |||
前排乘客(人) | 2,3 | 额定载客(人) | |||
外形尺寸(mm) | 9150 x 2550 x 3550 | ||||
货厢尺寸(mm) | x x | ||||
接近角/离去角(°) | 20/12 | 前悬/后悬(mm) | 1430/3020 | ||
轴荷(Kg) | 6500/11500 | 最高车速(Km/h) | 98 | ||
备注 | 随底盘选装整车罐体样式及后部样式,1,该车用途为清洗吸污,主要专用装置为清水罐,污水罐,高压水泵,水循环吸污泵。罐体尺寸为(直段长×直径)(mm):4700×1950,其中罐体前段为清水罐(直段长2050mm);后段为污水罐(直段长2650mm)。两罐独立,且不能同时满载。清洗功能时用清水罐,吸污功能时用污水罐。污水罐有效容积7.6立方米,介质:液态污物,密度:800千克/立方米;清水罐有效容积6.0立方米,介质:水,密度:1000千克/立方米,2,仅采用轴距(mm):4700。侧/后防护材料为Q235,侧后防护连接方式均为焊接连接,截面尺寸300×50mm,下边缘离地高500mm。3、安装带有卫星定位功能的行驶记录仪。ABS型号:3631010-C2000,4460046440;生产厂家:东科克诺尔商用车制动系统(十堰)有限公司,威伯科汽车控制系统(中国)有限公司。随底盘选装驾驶室。 | ||||
【整车其他参数】 | |||||
底盘型号 | DFH1180BX1V | 商标名称 | |||
轴数 | 2 | 轮胎数 | 6 | ||
轴距 (mm) | 3650,3800,4200,4500,4700,5000,3950,5600 | ||||
轮胎规格 | 10.00R20 18PR,275/80R22.5 18PR | ||||
前轮距(mm) | 1880,1900,1920 | 后轮距(mm) | 1800,1860,1820 | ||
燃料种类 | 柴油 | 排放依据标准 | GB17691-2005国Ⅴ,GB3847-2005 | ||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) | ||
ISD270 50 ISD210 50 ISD180 50 EQH180-53 ISB180 50 ISB210 50 |
东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风商用车有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 |
6700 6700 4500 4752 5900 5900 |
198 155 132 132 132 155 |
